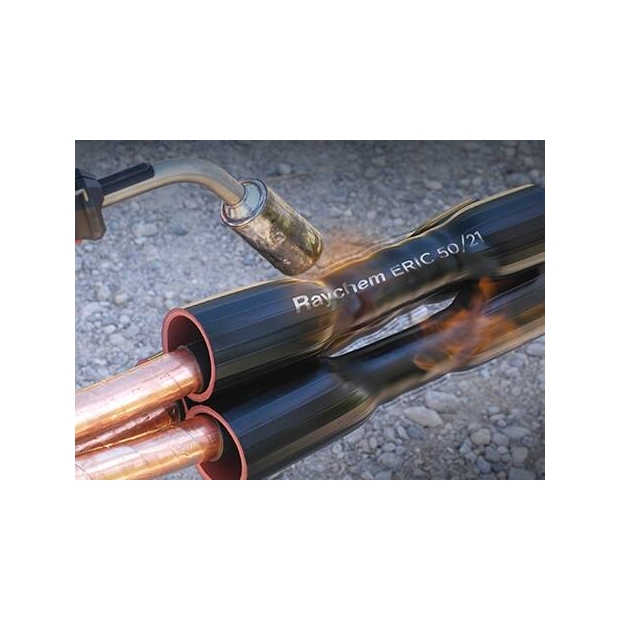

美規HVS 5-35KV 熱縮電纜中間處理組

美規HVS 5-35KV 熱縮電纜中間處理組

瑞侃製造的HVS 5-35 KV等級電纜中間接續組件，是用熱縮的方式將遮蔽型電力電續在中間接續部位，提供符合IEEE-404標準的直線接續處理。
美規HVS 5-35KV 熱縮電纜中間處理組
/
詳細介紹
電氣特性
測試項目說明 HVS-8xx
(5-8KV 等級)		 HVS-15xx
(15KV 等級)		 HVS-25xx
(25KV 等級)		 HVS-35xx
(35KV 等級)
部分放電，3pc(最小 KV 電壓) 7 13 22 30
交流耐壓，1 分鐘(KV) 23 35 52 69
交流耐壓，1 小時(KV) 25 53 78 104
交流耐壓，5 小時(KV) 23 35 52 69
直流耐壓，15 分鐘(KV) 45 70 100 125
衝擊耐壓，1.2 x 50 µ s 95 110 150 200
水密性 通過 通過 通過 通過
連續電流額定 與電纜的電流額定相同

美規IEEE-404電纜中間接續選用
回上頁
型 號 導體尺寸
mm2		 絕緣外徑 mm
最小-最大		 最大電纜
外徑 mm		 完成後
長度 mm		 施工需要
空間 mm
5KV 等級 單芯電力電纜
HVS-821S 16-70 9-17 20 610 1118
HVS-822S 80-150 14-23 29 610 1143
HVS-823S 175-400 20-32 46 686 1270
HVS-824S 500-800 25-41 58 762 1422
8KV 等級 單芯電力電纜
HVS-821S 14-35 9-17 20 610 1118
HVS-822S 38-120 14-23 29 610 1143
HVS-823S 125-220 20-32 46 686 1270
HVS-824S 240-375 25-41 58 762 1422
HVS-825S 375-500 33-57 62 762 1422
15KV 等級 單芯電力電纜
HVS-1521S 30-120 17-27 32 686 1372
HVS-1522S 125-220 23-33 38 711 1422
HVS-1523S 240-375 28-41 47 762 1499
HVS-1524S 375-600 32-46 53 864 1702
HVS-1525S 625-1000 41-64 71 1016
